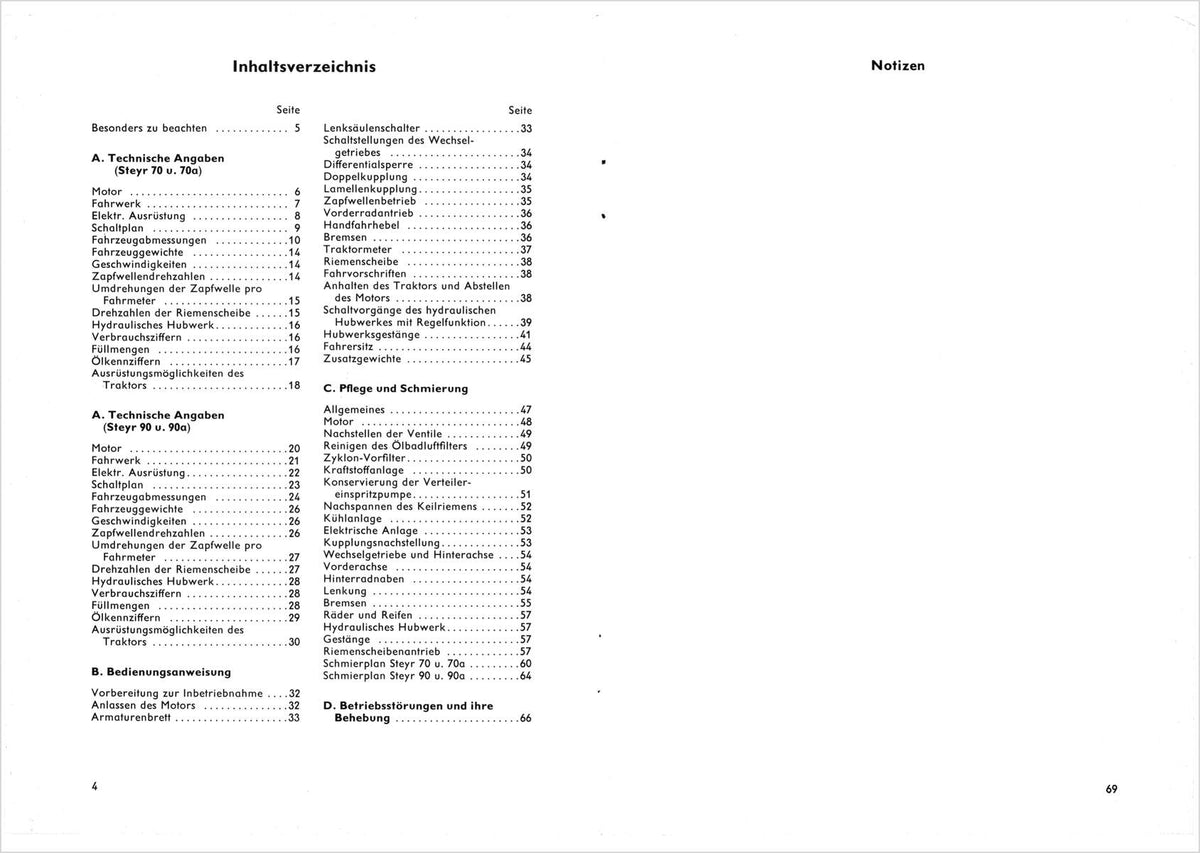

  • Steyr 70 und 90 Traktor Betriebsanleitung Ausgabe 1969, Inhaltsverzeichnis
1 2

Steyr 70 und 90 Traktor Betriebsanleitung Ausgabe 1969

Steyr 70 und 90 Traktor Betriebsanleitung Ausgabe 1969

Bedienungsanleitung für die Steyr-Traktoren 70 und 90, den Vierzylinder- und Sechszylinder-Diesel aus Steyrs Programm der späten Sechziger Jahre. Das Heft behandelt technische Daten, Bedienungsanweisungen, die elektrische Anlage mit Schaltplan, Wartung und Schmiertabelle, die Behebung von Betriebsstörungen sowie das Hydraulische Hubwerk. Ausgabe 11/1969, 72 Seiten, Format A5. Für Halter eines 70 oder 90 deckt ein einziges Heft beide Modelle ab, von der täglichen Bedienung bis zur Fehlersuche bei Störungen, ein durchgängiger Begleiter für den laufenden Betrieb. Beide Motoren teilten sich zu jener Zeit einen guten Teil der Fahrgestell- und Hydrauliktechnik, was das gemeinsame Heft erklärt.

Dokumentart
Betriebsanleitung
Ausgabe
11/1969
Umfang
72 Seiten, gebunden
Format
DIN A5
€19,90 EUR
€0,00 EUR €19,90 EUR
im Angebot Ausverkauft
inkl. MwSt. und kostenlosem Versand in Österreich und Deutschland

Häufige Fragen

Für welche Traktoren gilt diese Anleitung?

Für den Steyr 70, einen Vierzylinder-Diesel, und den Steyr 90, einen Sechszylinder-Diesel, beide in einem gemeinsamen Heft behandelt. Die zugrunde liegende Ausgabe stammt aus 11/1969, im Faksimile unverändert übernommen.

Was steht in der Anleitung?

Technische Daten, Bedienungsanweisungen, elektrische Anlage mit Schaltplan, Wartung und Schmiertabelle, Störungsbehebung und das Hydraulische Hubwerk. Das Heft selbst umfasst 72 Seiten im Format A5. Die Angaben stammen direkt aus dem Original, ohne Kürzung oder Ergänzung im Nachdruck.

Wie umfangreich ist das Heft?

72 Seiten im Format A5, Ausgabe 11/1969. Diese Angabe betrifft ausschliesslich diesen Artikel, nicht verwandte Hefte im gleichen Sortiment. Die zugrunde liegende Ausgabe stammt aus 11/1969, im Faksimile unverändert übernommen.

Hilft die Anleitung bei der Fehlersuche?

Ja, ein eigenes Kapitel behandelt die Behebung von Betriebsstörungen, ergänzt durch den Schaltplan der elektrischen Anlage. Das Heft selbst umfasst 72 Seiten im Format A5.

Was unterscheidet den 70 vom 90?

Der 70 hat einen Vierzylinder-, der 90 einen Sechszylinder-Motor. Beide teilen sich die gleiche Bedienungsanleitung, da sie technisch eng verwandt sind. Die Angaben stammen direkt aus dem Original, ohne Kürzung oder Ergänzung im Nachdruck.

Vollständige Details anzeigen

Technische Daten der Modelle

Steyr 90
Steyr 70
Motor
Steyr WD 61Ot
Steyr WD 410 WD 410.40
Leistung
90 PS bei 2200 U/min
65 PS bei 2400 U/min 70 bei 2200 U/min
Zylinder
6
4
Hubraum
5976 ccm
3983 ccm
Bauzeit
1968 bis 1974
1968 bis 1975
Stückzahl
90
3.360
Antrieb
Hinterrad
Hinterrad
Getriebe
ZF V12/R6. V16/R8
V8/R4 . V12/R6 V12/R6. V16/R8
Länge
4015 4190
3890 3870
Breite
2090 2096
1900 1930
Höhe
2160 mm
2130*
Radstand
2534 mm
2280 mm
Gewicht
3340 kg
2928 2930
